Стеновые панели и теневой профиль: верх, углы и стыки
Проходим по всей стене с панелями: от линии под потолком к внутренним и наружным углам, вертикальным стыкам и скрытой двери. Для каждого места нужен свой узел.
Опубликовано 22 сентября 2026 г.
Один профиль не решает все примыкания
Посмотрите на стену по периметру. Панели заканчиваются у потолка, поворачивают во внутренних и наружных углах, встречаются друг с другом и переходят на дверное полотно. В каждом месте профиль выполняет свою работу.
Поэтому мы начинаем не с перечня изделий, а с развёртки стены. На ней видно, где нужна теневая линия, где аккуратный поворот, а где узкий разделитель между двумя панелями.
Под потолком оставляем ровную теневую линию

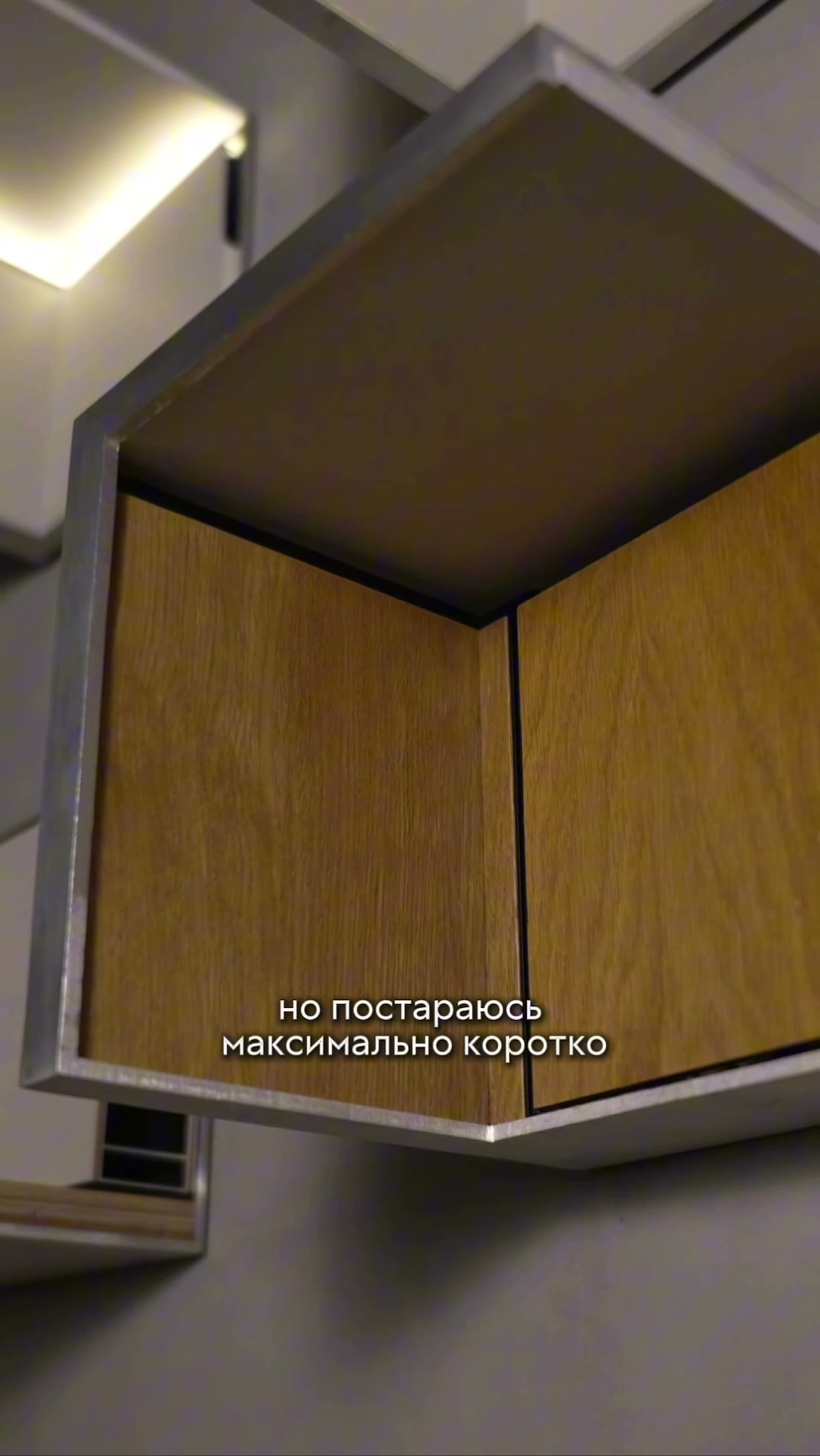

На первом демонстрационном кубике панели не доходят до потолка: промежуток формирует профиль ТИП 2. Так верх стены получает ровное завершение без накладной планки.

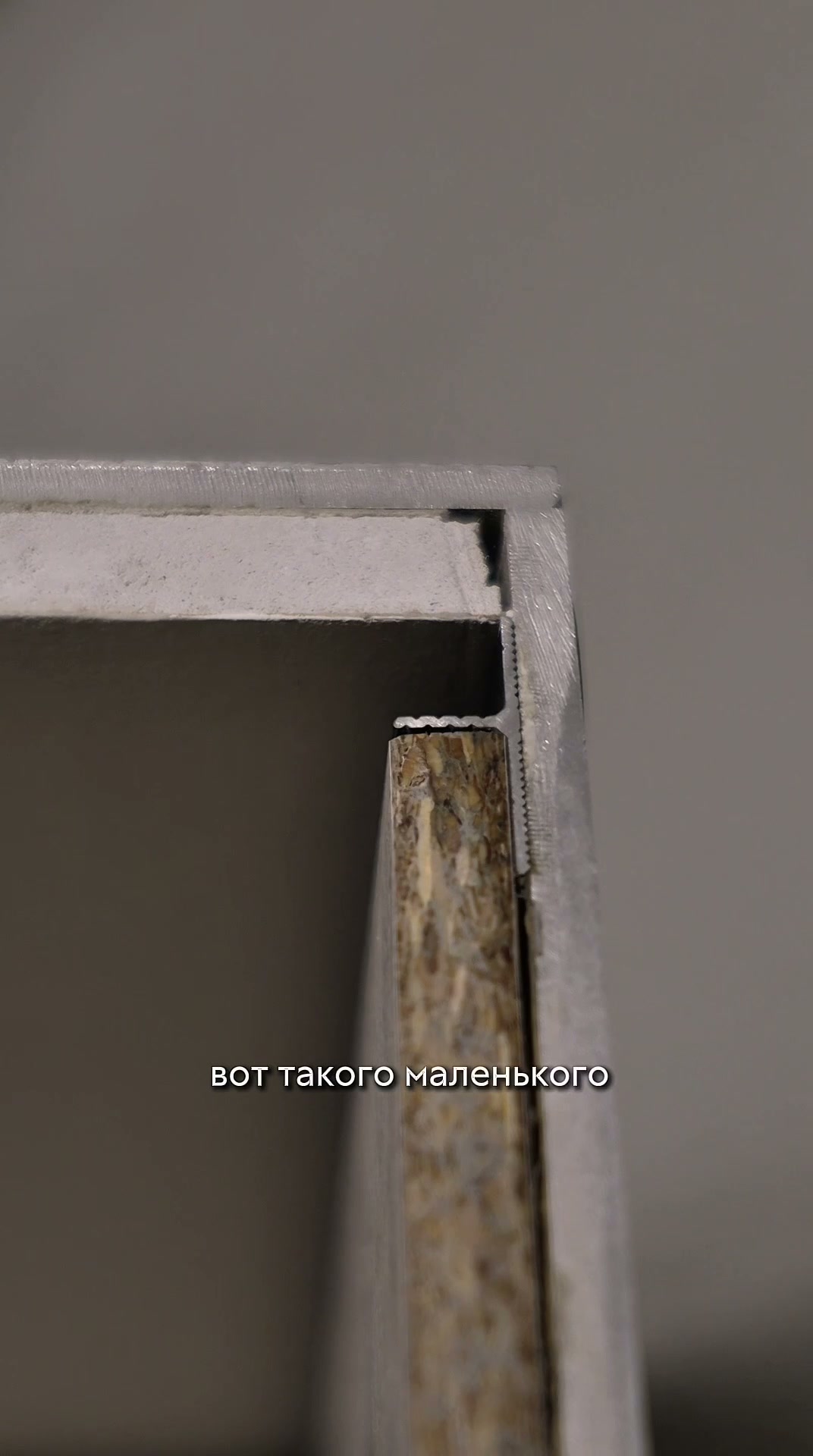

На втором кубике стоит более узкий профиль ТИП 2.1 для тонких панелей. Эти два примера показывают принцип выбора: сначала узнаём толщину облицовки и желаемую линию, затем подбираем сечение профиля.
В углу линия должна повернуть вместе со стеной
На кубике рядом показаны внутренний и наружный повороты. Профиль отделяет кромки панелей и продолжает теневую линию через угол.
На развёртке важно указать направление каждой панели и её толщину. Тогда детали угла можно подготовить до монтажа, без подбора стыка на месте.
Вертикальный стык становится частью раскладки

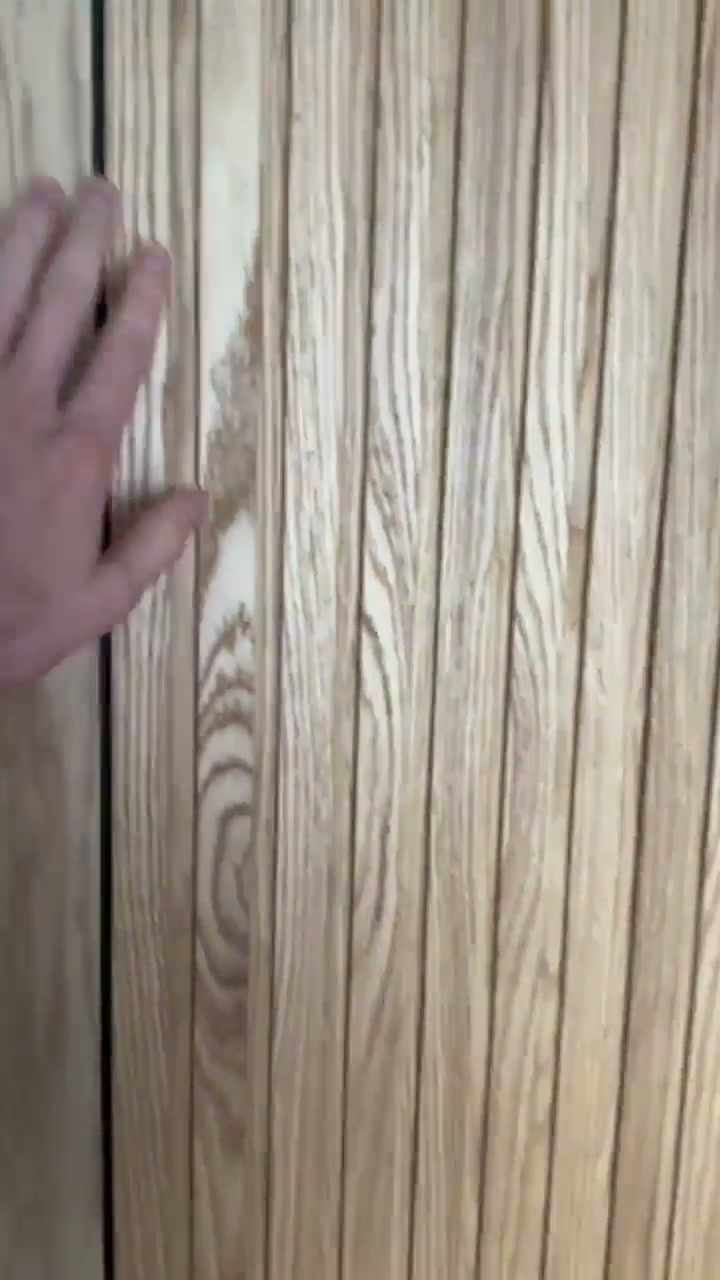

На образце с рельефными панелями узкий профиль ТИП 5 занимает место вертикального шва. На соседнем стыке видны выступ одной панели и открытый зазор между кромками.
Такую линию располагают по рисунку стены: связывают с шириной панелей, дверями и другими вертикалями. Профиль оформляет предусмотренный стык, но не исправляет кривое основание и не отменяет точный монтаж панелей.
На скрытой двери раскладка панелей продолжается

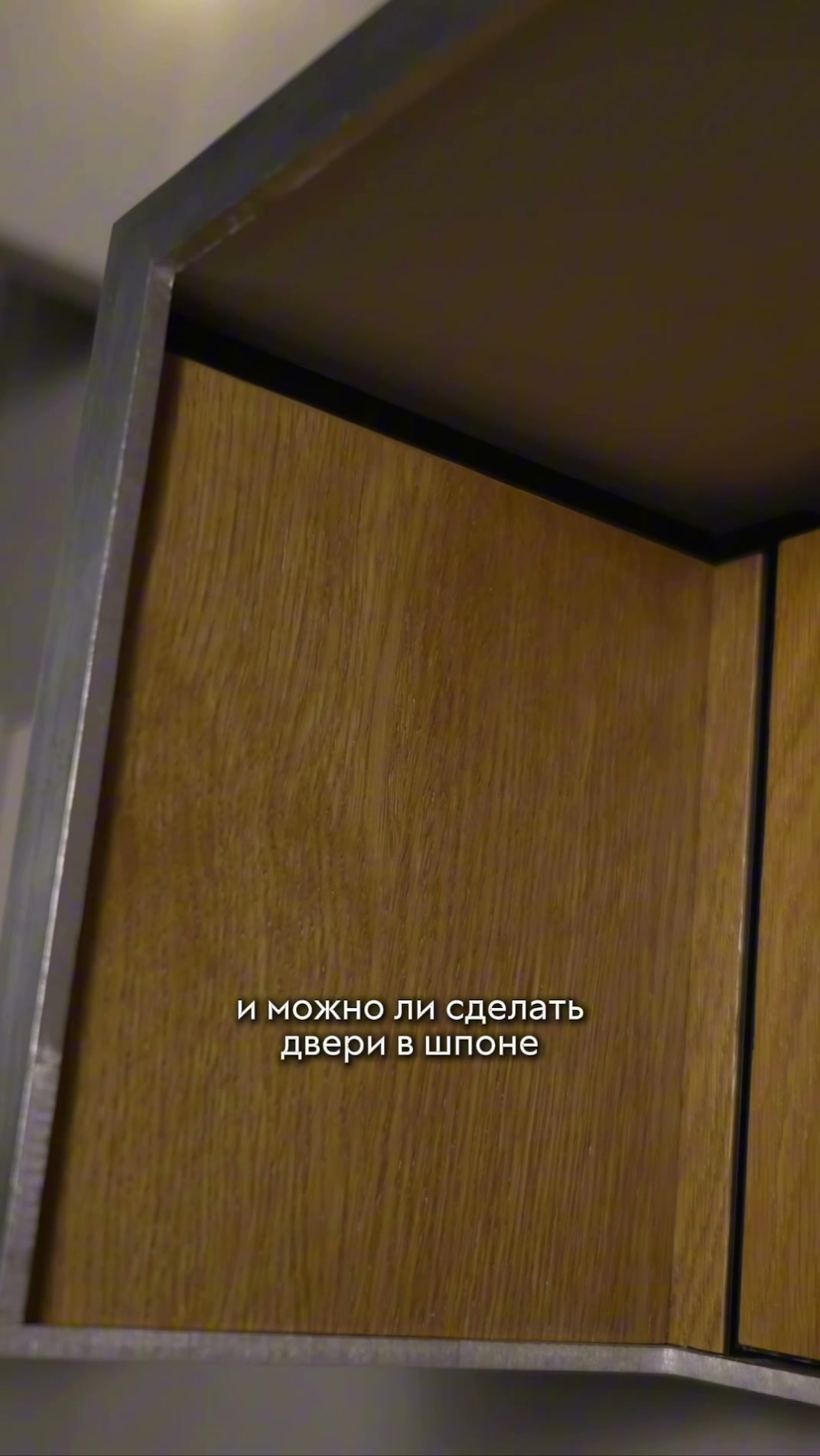

На нашем демонстрационном кубике шпонированная панель со стены переходит на скрытую дверь. Панель толщиной 4 мм вклеена в полотно по заданной раскладке.
Для другой облицовки четыре миллиметра не становятся правилом. Нам нужны фактическая толщина, материал и рисунок раскладки: по ним готовим полотно и совмещаем швы двери со стеной.
Как читать готовую развёртку стены
На хорошей развёртке нет безымянных линий. Для каждой указано, чем она образована: краем панели у потолка, угловым узлом, разделительным профилем или стыком со скрытой дверью.
Рядом должны стоять толщина материала и привязки к полу, потолку, углам и проёмам. Такой чертёж одинаково понимают производитель профиля, изготовитель двери и монтажник на объекте.
| Линия на развёртке | Что указать рядом |
|---|---|
| Верх панели | толщину панели и ширину теневой линии |
| Внутренний или наружный угол | направление захода обеих панелей |
| Вертикальный разделитель | точную привязку к раскладке |
| Скрытая дверь | материал панели и положение швов |
